ПОС-60МГ4.П.1 моноблок - измеритель прочности бетона

Назначение измерителей прочности бетона ПОС-МГ4:

Приборы ПОС-МГ4 предназначены для неразрушающего контроля прочности бетона методом отрыва со скалыванием и скалывания ребра по ГОСТ 22690.

Область применения приборов - определение прочности бетона на объектах строительства, при обследовании зданий и сооружений, а также для уточнения и привязки градуировочных характеристик ударно-импульсных и ультразвуковых приборов, в соответствии с ГОСТ 22690 (Приложения Е, Ж) и ГОСТ 17624 (Приложения Б, В).

Описание измерителей прочности бетона ПОС-МГ4:

Отличительной особенностью приборов является устройство для измерения величины проскальзывания анкера и электронный силоизмеритель, обеспечивающий индикацию текущей нагрузки и скорости нагружения с фиксацией усилия вырыва.

С целью повышения точности и производительности контроля в приборе, в зависимости от вида испытаний, предусмотрена возможность установки следующих параметров: вид бетона, условия твердения бетона, крупность заполнителя, типоразмер анкера и тип контролируемого изделия.

Ввод параметров осуществляется с клавиатуры приборов, при этом обеспечивается выбор коэффициентов для автоматического вычисления прочности бетона по результатам нагружения (вырыва фрагмента бетона).

Приборы оснащены энергонезависимой памятью 999 результатов измерений и имеют режимы установления индивидуальных градуировочных зависимостей и передачи данных на ПК. Занесенные в память приборов результаты измерения маркируются типом контролируемого изделия, датой и временем измерения. Индикация цифровая в кН и МПа.

Модификации измерителей прочности бетона ПОС-МГ4:

Существуют 5 модификаций измерителей прочности бетона ПОС-МГ4:

ПОС-60МГ4 СКОЛ.2 - комплектуется сменными опорными элементами: рамой и опорной плитой, обеспечивающими испытание бетона, как методом скалывания ребра, так и методом отрыва со скалыванием.

ПОС-60МГ4.О.2 - снабжен силовозбудителем с осевым расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методом отрыва со скалыванием.

ПОС-60МГ4.ОД.2 - дополнительно комплектуется датчиком перемещения, измеряющим ход штока силовозбудителя и имеет функцию автоматической корректировки прочности.

ПОС-60МГ4.П.1, ПОС-60МГ4.П.2 - снабжен силовозбудителем с параллельным расположением рабочего цилиндра и поршневого насоса, применяется для испытаний методами отрыва со скалыванием и скалывания ребра (силовая рама для испытаний методом скалывания ребра в комплект поставки не входит).

ПОС-100МГ4.У.2 - имеет усиленные опорную плиту и силовозбудитель, применяется для испытаний методом отрыва со скалыванием, вырыва анкеров с усилием до 100кН.

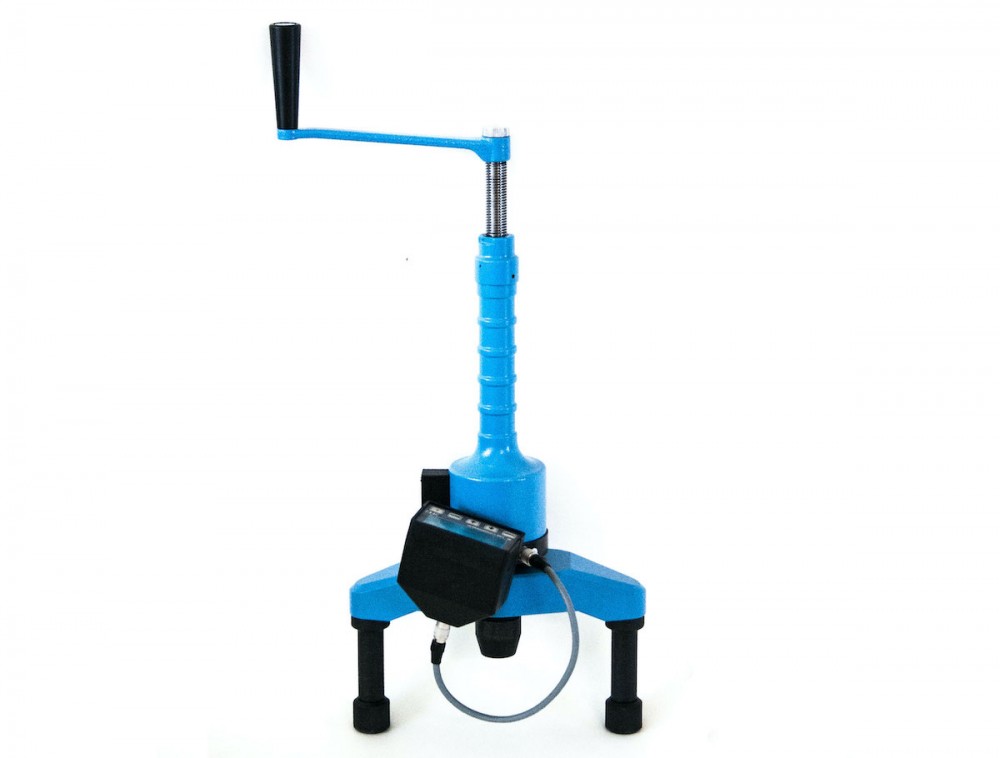

Конструктивно измерители ПОС-МГ4 выполнены в виде трех основных блоков:

• электронного блока;
• силовозбудителя;
• опорной плиты на двух или трех опорах.

Варианты исполнения электронного блока:

• 1 – электронный блок встроен в силовозбудитель;
• 2 – электронный блок соединяется с силовозбудителем посредством кабеля с разъемом;
• 3 – электронный блок соединяется с силовозбудителем посредством радиоканала.

Приборы могут выпускаться в исполнении на двухопорной либо трехопорной плите.

Технические характеристики измерителя прочности бетона ПОС-60МГ4.П.1:

Комплект поставки ПОС-60МГ4.П.1
