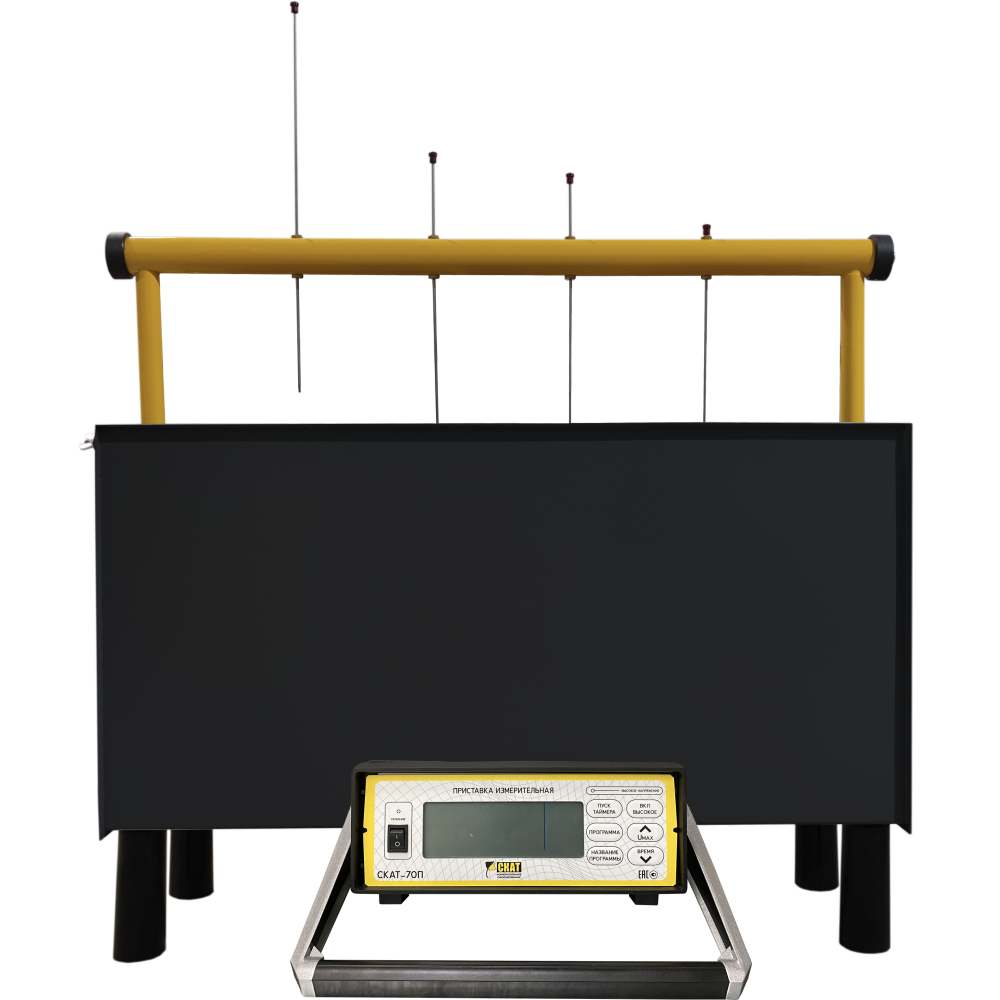

СКАТ-70П - приставка для испытаний средств защит от поражения электротоком

СКАТ-70П - приставка для испытаний средств защит от поражения электротоком
Артикул: 332013
Модель: СКАТ-70П
Гарантия: 18 мес.
Госреестр РФ: 45952-10
Поверка приобретается отдельно: 12000 Р
Межповерочный интервал: 12 мес.
Бренд: Прочие (Россия и СНГ)
Цена:
288 000 Р
Доступен для заказа
Добавить к сравнению

Назначение приставки для испытаний средств защит от поражения электротоком СКАТ-70П:

  • Для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках;
  • Для использования совместно с аппаратом высоковольтным испытательным СКАТ-70 или совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц с дополнительным подключением.

Описание приставки для испытаний средств защит от поражения электротоком СКАТ-70П:

Принцип действия приставки СКАТ-70П основан на преобразовании напряжения внешнего источника с помощью соответствующих делителей напряжения и токовых шунтов, от которых сигналы, соответствующие входному напряжению и току утечки, после преобразования АЦП и математической обработки поступают на цифровой индикатор, где высвечиваются значения тока утечки и напряжения на объекте испытания, время до окончания испытания, наименование программы испытания, режимы испытания.

Функционально приставка СКАТ-70П состоит из измерительной части, которая содержит внешние и встроенные измерители высокого напряжения и тока утечки объекта испытания, переключателя диапазона выходного напряжения, внешнего делителя напряжения, испытательной ванны и секундомера (таймера). Источник высокого напряжения применяется внешний.

Технические характеристики приставки для испытаний средств защит от поражения электротоком СКАТ-70П:

Параметр Значение
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения 0,30…50,00 кВ
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную 0,30…20,00 кВ
Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале 0,30…10,00 мА
Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более ±[1,0 + 0,04] % + 1 ед. мл. разряда
Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более ±[1,0 + 0,04] % + 1 ед. мл. разряда
Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10C, не более 0,1%
Количество каналов измерения силы тока 4
Количество диапазонов испытательного напряжения 2
Время испытания от 1 мин. до 8 мин. с шагом 1 мин
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны не более 22 кВ
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя 52 кВ
Срабатывание схемы защиты при силе тока в одном из 4-х каналов, не более 12 мА
Срабатывание схемы защиты при суммарной силе тока по всем каналам, не более 36 мА
Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем, не менее 2,5 м
Длина соединительного кабеля между блоком измерительным и ванной испытательной, не менее 2,5 м
Степень защиты блока измерительного IP22
Режим работы круглосуточный
Электропитание от сети переменного тока частотой 50 Гц и напряжением 220 ± 22 В
Потребляемая мощность, не более 15 ВА
Габаритные размеры блока измерительного 285 х 95 х 220 мм
Габаритные размеры внешнего делителя 690 х 310 х 310 мм
Габаритные размеры ванны испытательной 820 х 800 х 280 мм
Масса блока измерительного 3 ± 0,3 кг
Масса внешнего высоковольтного делителя 2,5 ± 0,3 кг
Масса ванны испытательной 15 ± 0,5 кг
Рабочая температура окружающего воздуха от +10 до +40 °C
Рабочая относительная влажность воздуха до 80% при температуре +25 °C

Комплект поставки СКАТ-70П

Наименование Количество
1 Блок измерительный СКАТ-70П 1
2 Ванна испытательная 1
3 Соединительный кабель ванны измерительной 1
4 Межблочный соединительный кабель со СКАТ-70 или СКАТ-70М (при использовании СКАТ-70П совместно со СКАТ-70 или СКАТ-70М) 1
5 Кабель сетевой 1
6 Вставка плавкая ВП-2Б-1.0А 1
7 Паспорт 1
8 Копия свидетельства об утверждении типа 1
