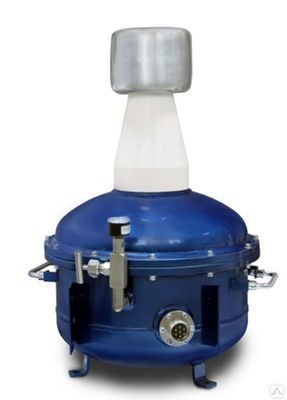

ТИОГ-55 - трансформатор испытательный однофазный газонаполненный

Трансформатор испытательный однофазный газонаполненный ТИОГ-55 предназначен для испытания высоковольтного электротехнического оборудования класса напряжения 10 кВ и 35 кВ (и выше) кратковременным переменным (50 Гц) напряжением до 55 кВ.

Назначение трансформатора ТИОГ-55:

Трансформатор испытательный однофазный газонаполненный ТИОГ-55 предназначен для испытания высоковольтного электротехнического оборудования класса напряжения 10 кВ и 35 кВ (и выше) кратковременным переменным (50 Гц) напряжением до 55 кВ.

Описание трансформатора ТИОГ-55:

Трансформатор ТИОГ-55 разработан для применения в составе передвижной испытательной лаборатории, вследствии чего, его конструкция устойчива к вибрации при транспортировании и климатическим факторам. Трансформатор практически не требует обслуживания.

В стандартном исполнении трансформатор ТИОГ-55 имеет мощность 7,5 кВА.

В конструкцию трансформатора может быть встроен высоковольтный элегазовый конденсатор, который, при подключении соответствующих измерительных приборов, позволяет проводить испытания с измерением емкости изоляции Сх, тангенса угла диэлектрических потерь tgδ и частичных разрядов ЧР.

В трансформаторе также имеется отвод обмотки высокого напряжения (индуктивный делитель напряжения), который позволяет измерять высокое напряжение, выдаваемое трансформатором на объект испытаний.

Техничские характеристики трансформатора ТИОГ-55:
Выходное напряжение, кВ: 55
Входное напряжение, В: 220 или 380
Номинальная частота, Гц: 50
Максимальная выходная мощность, кВА:
Исполнение 1: 7,5
Исполнение 2: 17
Максимальный выходной ток, А:
Исполнение 1: 0,140
Исполнение 2: 0,32
Максимальная емкость объекта испытаний, пФ:
Исполнение 1: 8000
Исполнение 2: 20000
Емкость встроенного конденсатора, пФ: 18-25
Рабочее избыточное давление элегаза, МПа: 0,35
Масса, кг, не более:
Исполнение 1: 68
Исполнение 2: 85

Комплект поставки ТИОГ-55:
1.Трансформатор испытательный однофазный газонаполненный ТИОГ-55 - 1

Производство: Украина
