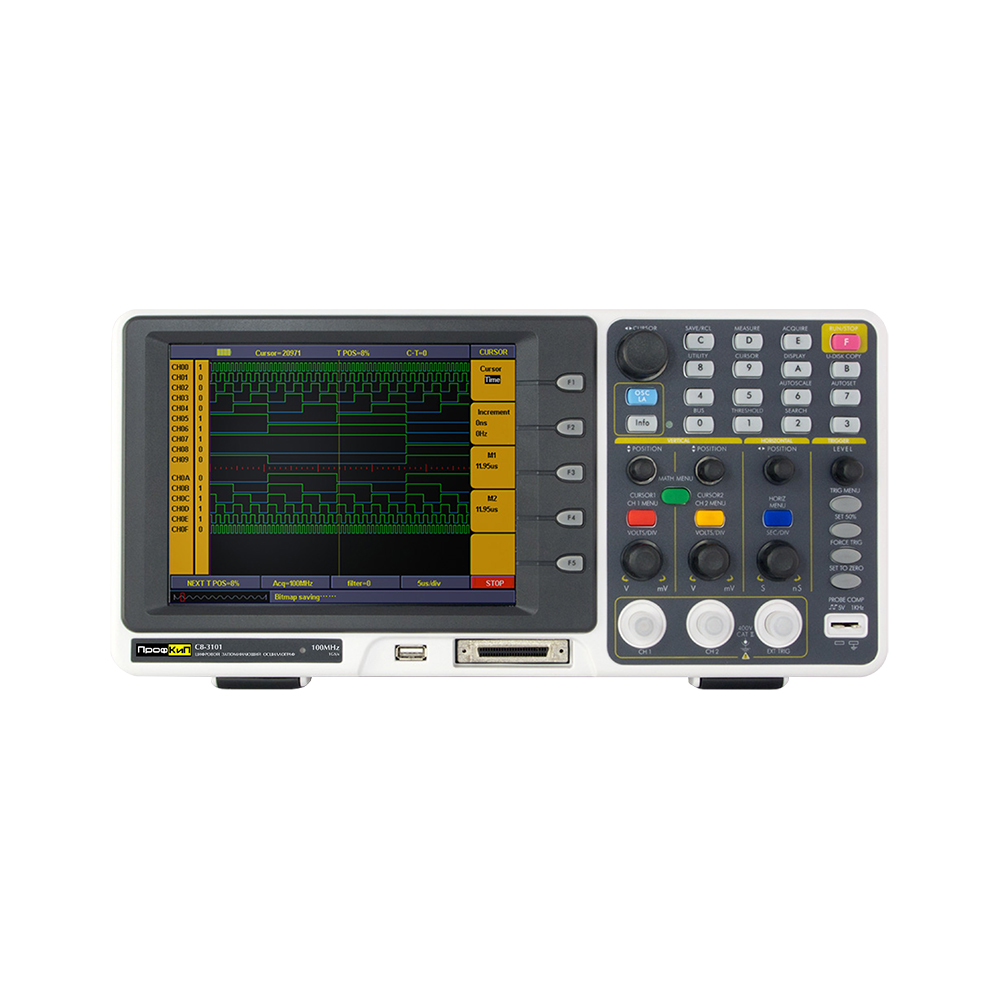

Параметры
|
Значения
|
Количество каналов
|
2, отдельный АЦП для каждого канала
|
Полоса пропускания
|
0 МГц … 100 МГц
|
Максимальная частота дискретизации в реальном времени
|
2 ГГц
|
Время нарастания
|
≤ 3.5 нс
|
Горизонтальная шкала
|
2 нс /дел … 100 с /дел (шаг 1-2-5)
|
Точность (усреднение)
|
усреднение > 16: ±(3% показаний + 0.05 дел) для ΔU
|
Чувствительность
|
2 мВ /дел … 10 В /дел
|
Точность
|
±3%
|
Вертикальное разрешение (A /D)
|
8 бит (2 канала одновременно)
|
Интерполяция
|
sin X /x, режим растяжки окна (ZOOM)
|
Максимальное входное напряжение
|
400 В
|
Ослабление пробников
|
1х, 10х, 100х, 1000х
|
Режимы синхронизации
|
по фронту, по видео (PAL, SECAM, NTSC поле /строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов
|
Сбор данных
|
выборка, пиковый детектор, усреднение
|
Глубина памяти
|
2 М
|
Сохранение во внутреннюю память
|
4 осциллограммы (запись /чтение)
|
Курсорные измерения
|
ΔU, ΔT
|
Автоматические измерения
|
размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty)
|
Математические функции
|
сложение, вычитание, деление, умножение, БПФ (FFT)
|
Фигуры Лиссажу
|
диапазон: полный
разность фаз: ±3°
|
Логический анализатор
|
Количество каналов
|
16
|
Полоса пропускания
|
0 МГц … 100 МГц
|
Максимальная частота дискретизации в реальном времени
|
20 выб /с … 1 Гвыб /с
|
Глубина памяти
|
максимум 4 М каждый канал
|
Входной импеданс
|
600 кОм ±5%, параллельно с 15 пФ ±5 пФ
|
Режимы синхронизации
|
по фронту, по шине, по шаблону, по последовательному коду, по длительности
|
Установка синхронизации по позиции
|
предварительная синхронизация, синхронизация с середины экрана, повторная синхронизация
|
Пороговое напряжение
|
6 В (4 установки)
|
Диапазон входного сигнала
|
±30 В
|
Поиск данных
|
установлен
|
Система данных
|
двоичная, десятичная, шестнадцатеричная
|
Цифровые фильтры
|
0, 1, 2 опционально
|
Настройки сохранения данных
|
10 настроек
|
Интерфейс
|
USB (сохранение данных на внешний USB-носитель)
|
Общие данные
|
Интерфейс
|
USB 2.0, USB-host, RS-232
|
Питание
|
100 В … 240 В, 50 Гц /60 Гц
|
Габаритные размеры
|
370х180х120 мм
|
Вес
|
2.2 кг
|
