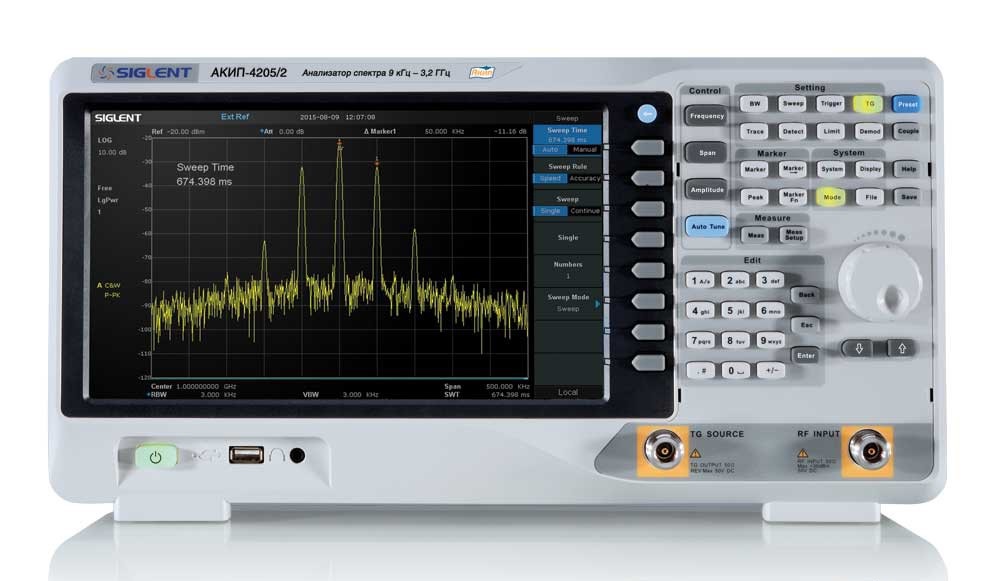

Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Анализаторы спектра АКИП-4205/2 TG — анализатор спектра цифровой с опцией TG
| Параметры | Значение |
| Частотный диапазон | 9 кГц…3200 МГц |
| Разрешение | 1 Гц |
| Погрешность источника опорной частоты | ± 5*10-7/год |
| Полоса обзора | Нулевая; 100 Гц…3,2 ГГц |
| Плотность фазовых шумов | -95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц |
| Скорость развертки | 24 мс…1000 с |
| Полоса пропускания ПЧ | 10 Гц… 3 МГц (шаг 1-3-10) |
| Погрешность установки полосы пропускания ПЧ | ± 5 % |
| Избирательность по уровням (60 дБ/ 3 дБ) | 4,8:1 |
| Полоса пропускания видео | 1 Гц…3 МГц (шаг 1-3-10) |
| Диапазон измерений | От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 3,2 ГГц, предусилитель выключен |
| Аттенюатор | 0 … 51 дБ ( шаг 1 дБ) |
| Предусилитель | 20 дБ, 9 кГц…3,2 ГГц |
| Максимальный входной уровень | ± 50 Впост |
| Опорный уровень | -100 дБм…+30 дБм (шаг 1 дБ) |
| Средний уровень собственного шума (DANL) | С выключенным предусилителем: -100 дБм: 9 кГц…100 кГц -97 дБм: 100 кГц…1 МГц -122 дБм: 1 МГц…10 МГц -127 дБм: 10 МГц…200 МГц -125 дБм: 200 МГц…2,1 ГГц -116 дБм: 2,1 МГц…3,2 ГГц С включенным предусилителем: -107 дБм: 9 кГц…100 кГц -122 дБм: 100 кГц…1 МГц -138 дБм: 1 МГц…10 МГц -146 дБм: 10 МГц…200 МГц -145 дБм: 200 МГц…2,1 ГГц -135 дБм: 2,1 МГц…3,2 ГГц Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, усреднение > 50 |
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм) |
| КСВ | ≤ 1,5 (1 МГц…3,2 ГГц, аттенюатор 10 дБ) |
| Гармонические искажения второго порядка | - 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ |
| Интермодуляционные искажения третьего порядка | +10 дБ: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
| Диапазон частот | 100 кГц…3200 МГц |
| Выходной уровень | -20 дБм…0 дБм (разрешение 1 дБ) |
| Неравномерность АЧХ | ± 3 дБ |
| Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц (-6 дБ) |
| Детектор | квазипиковый детектор |
| Виды измерений | Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь) |
| Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот |
| ВЧ вход | Соединитель N-типа; 50 Ом |
| Трекинг генератор | Соединитель N-типа; 50 Ом |
| Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм |
| Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм |
| Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) |
| ДУ | LAN, USB, RS232 |
| Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ |
| Дисплей | 25,6 см, ЖК, разрешение 1024х600 |
| Потребляемая мощность | 30 Вт |
| Условия эксплуатации | 0…+50 °С |
| Габаритные размеры | 393х207х116,5 мм (Ш × В × Г) |
| Вес | ≤ 4,6 кг (включая трекинг генератор) |
| Питание | 100…240 В (автовыбор), 45…440 Гц |
| № | Наименование | Количество |
| 1 | Анализатор спектра АКИП-4205/2 GT | 1 |
| 2 | Шнур питания | 1 |
| 3 | Кабель USB | 1 |
| 4 | CD с ПО | 1 |
